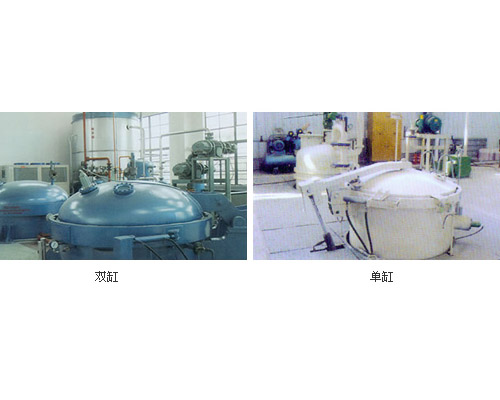

真空浸漆爐的組成主要包括：真空干燥爐、浸漆筒、貯漆筒、真空泵等。
●真空干燥爐
呈圓形或橢圓形的密封金屬箱。要求能承受高溫高壓，一般做成雙層，隔層中通入高壓蒸汽加熱。缺乏高壓蒸汽時，可采用熱油加熱或電感應加熱法。但不如高壓蒸汽安全。筒的外表包絕熱層，筒上面裝有真空表，溫度計，還應有安全閥。此外，還應裝引出線瓷柱，以測量線圈的絕緣電阻。
●浸漆筒
呈圓形，用厚鋼板制成。筒上須裝有壓力表、真空表、觀察窗、安全閥。也有將浸漆筒與干燥爐做成一體的。
●貯漆筒
與浸漆筒相似，但機械強度要求低些，體積應大些。并須裝攪拌器，用防爆電動機帶動。通過漆過濾器與浸漆筒相通，并有閥門控制。對于需用低溫貯存的浸漬漆（環氧類無溶劑漆），應將其放在可調節的冷藏室內。
●漆過濾器
漆經過使用后可能帶有雜質，為了保證浸漬質量，重新使用時，必須經過濾器過濾。
●空氣加熱器
鼓入的空氣經過加熱，進入干燥爐內。一般采用蒸汽、熱油或電熱絲加熱。
●吸塵吸濕器
壓縮空氣必須過濾，去除其中水分和塵垢，通常用硅膠作干燥劑，用玻璃纖維過濾塵埃。
●冷凝器
真空泵前必須裝冷凝器，將抽往真空泵去的氣體中的溶劑、水分、油類等凝聚下來，以免損壞真空泵。同時通過檢查凝聚量，以推知被處理繞組的干燥程度。冷凝劑一般采用鹽水。冷凝器的冷凝量須適應排氣速度，如冷凝量過小，往往將露狀的冷凝物一起抽入真空泵，影響真空泵的使用壽命。冷凝器停用時，要注意把冷水放盡，以免產生水垢或冰凍。
●真空泵
真空泵的優劣決定浸漆質量的好壞，必須慎重選擇和維護。真空泵最好備有兩套，一套建立真空用，容量須大些，另一套維持高度真空用，量可小些。張家港市眾邦機械有限公司是專業的
